מודל מישורי בתצוגה גרפית בתוכנת strap

מחבר ההודעה: אלישי פורן-מהנדס בניין- דוא"ל לכותב
בתאריך: 15/09/2008 13:17:42

תוכן ההודעה:

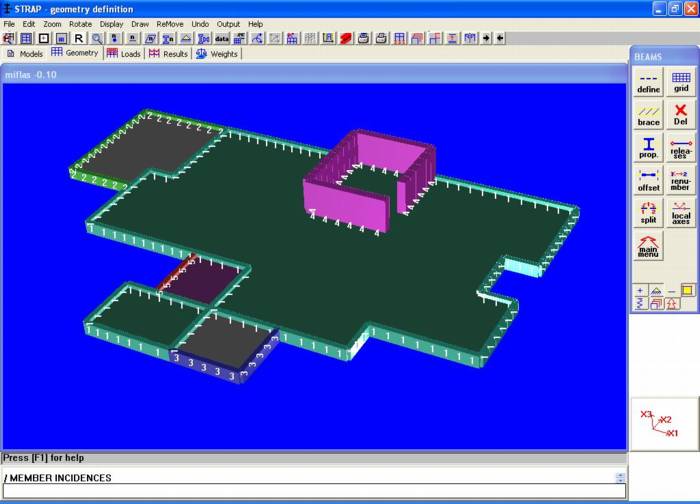

המודל הוא מסוג grid (סוג מסויים של מודל מישורי) אך בתמונה רואים בתצוגה גרפית ובתלת מימדית אך בעצם הוא במצב סטטי של מודל grid (המודל מאפשר תזוזה בכיוון x3 ושני סיבובים). אותנו מעניין, במקרה הזה, השקיעות המותרות בכיוון x3. בחירת סוג מודל הינה חשובה ובסיסית שעל כל מהנדס מתחיל צריך להבין ולפי הבחירה, תוכנת strap מצמצמת מטריצות לחישוב ולכן אורך החישוב מהיר בהרבה יותר.

בתמונה אתם רואים קורות, קירות ממ"ד ורצפות בעוביים שונים, כל מספר מייצג סוג של אלמנט (רצפה, קורה ואו קיר ממ"ד).
