הפקת מסמכים דו מימדיים ממודל תלת מימדי באוטוקאד
תוך שימוש בפקודות soldview ו soldraw.

טיפ זה נכתב על ידי יואב בומגרטן yoavb@zahav.net.il

אחת הנקודות הבעייתיות ביותר בשימוש בתלת מימד באוטוקאד היא קבלת מסמכים בדו מימד
(היטלים או חתכים) מתוך אובייקט תלת מימדי קיים.

סוגייה זו כבר נידונה ארוכות בחדרי הפורום השונים העוסקים באוטוקאד.

כללית ניתן להכליל ולומר שאין שיטה אופטימלית לביצוע הפונקציה הנ"ל.
לכל אחת מן השיטות המוכרות קיימת לפחות מגבלה משמעותית אחת המונעת שימוש בה בנסיבות מסוימות.
כך למשל השימוש בפורמט DXB מוצלח מאוד בכל הנוגע לקבלת פרספקטיבות ואולם הוא מוגבל ברמת הדיוק שלו:
מתקבלים היטלים בעלי עיוות קטן לאורך הצירים השונים. העניין הוא מהותי כאשר אנו רוצים לקבל היטל מדויק שעליו נוסיף מידות וכיו"ב.

השימוש בפורמטים WMF ו EPS בעייתי גם הוא מסיבות שלא אפרט כאן.

שיטה נוספת, שהינה בלתי מוכרת עפ"ר היא השיטה שאתאר להלן.
זוהי שיטה בסיסית מאוד המצויה באוטוקאד כבר בגרסאותיה המוקדמות.
בשיטה זו ניתן להפיק היטלים וחתכים ברמת דיוק גבוהה מאוד ולהפכם לשרטוט דו מימדי לחלוטין
שעליו ניתן לבצע מניפולציות שונות כגון הוספת מילויים, שינויי גוון וכדומה.

המגבלות העיקריות: ניתן להפיק את השרטוטים מאובייקטי SOLID בלבד. כמו כן, ניתן להפיק היטלים מקבילים בלבד.

חלק א': יצירת היטלים

1) נתון מודל תלת מימדי כמתואר להלן. אנחנו מעונינים ליצור היטל כלשהו של המודל.

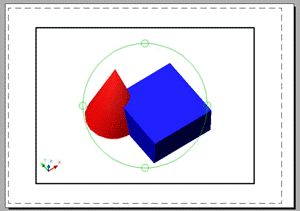

2) בשלב הראשון, נעבור למרחב הנייר (model space / Layout ) , נגדיר שם חלון (viewport)
ונסובב את השרטוט בכיוון שממנו אנו מבקשים לקבל את ההיטל:

3) נעבור למצב MODEL מתוך מרחב הנייר:

4) כעת, יש לשנות את מערכת הצירים למערכת בה מישור XY מקביל למישור ההטלה שלנו.

לשם כך יש לבחור באפשרות VIEW UCS מתוך התפריט הנגלל של מערכות הצירים:



בשלב זה יש להורות לתוכנה לפתוח חלון (viewport) חדש שישמש ליצירת ההיטל:

5) נקליד: SOLVIEW ונקבל את התפריט הבא:

Enter an option [Ucs/Ortho/Auixiliary/Section]:

6) נבחר U כדי להגדיר את מערכת הצירים כמישור ההטלה.

7) תתקבל השורה:

Enter an option [Named/World/?/Current] <Current>:

נאשר ב ENTER את ברירת המחדל (מערכת הצירים הנוכחית).

8) כעת אנו נשאלים לגבי קנה המידה:

Enter view scale <1>:

נאשר את ברירת המחדל (1) ב ENTER.

9) אנו מתבקשים לבחור את מרכז השרטוט:

Specify view center:

יש לבחור בנקודה במרכז הדף, אין חשיבות ממשית למיקומה.

10) מתקבלת השורה:

Specify view center <Specify viewport>:

יש להקיש ENTER.

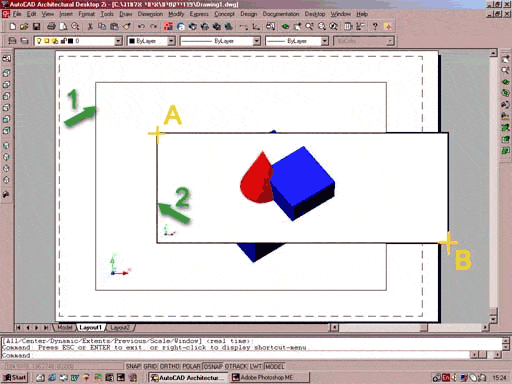

11) אנו מתבקשים להגדיר שתי נקודות פינה לחלון ההיטל החדש:

Specify first corner of viewport:

יש לבחור בנקודה שתהווה פינה אחת לחלון

Specify opposite corner of viewport:

יש להגדיר את הפינה הנגדית.

12) השלב האחרון הוא בחירת שם להיטל:

Enter view name:

נקליד, למשל, "VIEW1". ומיד אח"כ שוב ENTER.

מתקבל המצב הבא:

13) לאחר שסיימנו את שלב ההגדרות, עלינו לפקוד על המחשב ליצור את ההיטל המבוקש.

לשם כך נקליד SOLDRAW ונבחר את החלון החדש (2).

כעת עובר המחשב ליצירת ההיטל המבוקש. משך התהליך תלוי במידת המורכבות של המודל
ובביצועי המחשב והוא נע בין שניות ספורות לכרבע שעה.

בסיומו של התהליך יעלם המודל המקורי מחלון ההטלה (2) ובמקומו יופיע שרטוט דו מימדי של המודל:

שימו לב שהתוכנה יצרה כמה שכבות חדשות תוך כדי יצירת ההיטל:

14) נהפוך את חלון 2 לחלון הפעיל, נסמן בו את כל האובייקטים, ובאמצעות שימוש בפקודת WBLOCK
ניצור קובץ החדש הכולל את ההיטל הדו מימדי בלבד.

15) בשרטוט זה נוכל לעבד את ההיטל הדו מימדי.

בהצלחה.

טיפ זה נכתב על ידי יואב בומגרטן yoavb@zahav.net.il
