עומר מיזוג אוויר
בממ"ד – פתרון פשוט, תקני ואסתטי ללא צורך באלתורים
האם אדריכלים ומעצבים נדרשים לפתרונות תכנון ויישום מערכות מיזוג
בבתים ודירות? שאלה מורכבת, שהתשובה לה אינה חד משמעית. באופן
פרדוקסאלי ובשונה מתחומי תכנון פרטניים כגון מערכות אינסטלציה, חשמל,
קונסטרוקציה ועיצוב המטופלים בידי אדריכלים ובעלי מקצוע, תחום
המיזוג נותר במקרים רבים ללא תכנון מוקדם.
מה המשמעויות של היעדר תכנון מקדים של מערכת מיזוג האוויר
ותשתיותיה? קרוב לוודאי שבשלב הביצוע של מערכת המיזוג תידרשנה
פעולות שאת מרביתן ניתן היה לחסוך ע''י תכנון מוקדם: סוג המיזוג,
מיקום המזגנים, מהלך תשתיות מיזוג, כגון – צנרת גז, נקודות ניקוז,
הצנעה של מהלך צנרת גז וכד'.
אין ספק שפניה לבעל מקצוע מתחום המיזוג ועבודה משותפת עם האדריכל/מעצב,
תספק מענה מקצועי, אסתטי וחסכוני.
מה באשר למיזוג ממ''ד?
למרבה הצער, אף שבבתים רבים משמש הממ''ד כחדר לכל דבר ועל כן יש
למזגו, קיימת בורות לגבי הדרך היעילה למיזוגו.
אפשר לחלק את שיטות המיזוג בממ''ד לשתי קבוצות:
1. מיזוג ע''י הזרמת אוויר דרך צינור אוורור ''8 באמצעות שרוול
חיצוני המחובר למזגן מיני מרכזי.
חשוב לזכור שחסרונה של שיטה זו נובע משלושה רכיבים:
א. לא ניתן למזג את הממ''ד בחירום כאשר יש צורך באטימת הממ''ד.
ב. ברבים מן המקרים לא תיתכן אטימת הממ''ד בחירום שכן רוב הציבור
מאבד או אינו מודע למקום הימצאו של מכסה צינור ''8.
ג. הפעלת מזגן מיני מרכזי הינה פעולה המשפיעה ישירות על היקף צריכת
החשמל.
2. שימוש במזגן עילי/מפוצל (ממשפחת מולטי אינוורטר, vrf או מזגן
מפוצל)
בשיטה זו קירור או חימום הממ''ד נעשה ע''י יחידה פנימית
המסחררת את האוויר בחלל החדר (בניגוד להזרמת אויר חיצונית).
יתרונה של שיטה זו הינו באפשרות לעשות שימוש במזגן גם בשגרה וגם
בחירום תוך חיסכון כספי בעלויות תפעול וחשמל.
החסרונות נובעים משתי סיבות עיקריות:
א. התקנה לא תקנית הפוגעת בכשירות הממ''ד, אטימותו ועמידותו בפני
פיצוץ.
ב. התקנה תקנית הכרוכה בעלויות גבוהות של רכיבים וביצוע.
תשתיות מיזוג הן תשתיות לכל דבר ועניין ולכן יש לקחת בחשבון את
נושא העברתן ברחבי המבנה ושילובן באופן מוצנע. כאשר מדובר בממ''ד,
נושא התשתית מקבל תוקף נוסף שכן קיימת הגדרת תקן ברורה ויש צורך
לפעול על פיה (למשל איסור התקנת מזגן עילי על קיר חוץ, איסור הולכת
צנרת מעל קוטר 20 מ''מ בקיר הממ''ד ועוד...)

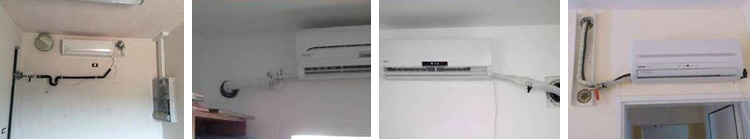

כאמור וכמוצג בתמונות למטה,
שימוש ברכיבים הנדרשים עפ''י תקן פיקוד העורף למיזוג ממ''ד, גורר התקנה מסורבלת בעלת חזות מאוד לא אסתטית. ההסבר לכך נעוץ במספר
סיבות:
1. קיים צורך בברז לנטרול חדירת אוויר דרך צינור בניקוז של מי
המזגן בממ''ד (במצב חירום)
2. קיים צורך באטם מעוצב לאטימת מעבר צנרת גז חשמל ומים דרך דופן
הקיר. האטם המעוצב מונע חדירת גזים וכן עמיד ללחצים שמקורם בגל הדף.
לא ניתן ''להעלים'' ברז ניקוז וכניסת צנרת גז לאטם...
הצורך בשילוב רכיבים אלו אינו מאפשר התקנת מזגן ה"מכסה'' ומצניע את
הרכיבים המצוינים. לא ניתן ''להעלים'' ברז ניקוז וכניסת צנרת גז
לאטם...
עומר הינו פתרון תקני, פשוט ליישום, חסכוני
ואסתטי המספק לכם מענה מקצועי לנושא מיזוג בממ''ד
התקן ''עומר'' מספק מענה מקצועי ותקני לשלל המגבלות שהוצגו. למעשה,
שילוב התקן ''עומר'' כהכנה לשילוב מזגן עילי/מפוצל בממ''ד, מספק
כלי עבור כל גורמי המקצוע הנוגעים לדבר (אדריכל, מעצב, איש מיזוג,
קבלן וחשוב מכולם – הדייר), זאת תוך שמירה על דרישות התקן ובביצוע
פשוט, חסכוני ובעל מראה אסתטי.
שילובו של ההתקן בתכנון ובביצוע לוקח בחשבון את כלל המרכיבים שיש
להתייחס אליהם באשר לשילוב מזגן עילי/מפוצל בממ''ד.
הפתרון המוצע מטפל באופן יעיל במספר גורמים:
• אין צורך בצינור ניקוז חיצון (שיש להצניעו) מעבר לקיר הממ''ד.
ל''עומר'' מערכת ניקוז מובנת המשתלבת ביציקת קיר הממ''ד.
• אין צורך בקידוח או הכנת צינור עיוור בקיר הממ''ד. ''עומר'' הינו
צ.א תקני כולל פלאנג' זהה לכל צ.א ''4 תקני.
• אין צורך ברכישה של אטם מעוצב בנפרד שכן ''עומר'' כולל אטם מעוצב
מובנה קל ונוח להעברת צנרת גז וחשמל.
• אין צורך במערכת ברזים לנטרול חדירת אוויר חוזר ממערכת הניקוז.
להתקן ''עומר'' קיים ברז ניקוז מובנה ומוצנע (לא נראה כלל בחזית
הקיר עליו מותקן המזגן) כולל מתאם לשימוש בחירום כאשר על הממ''ד
להיות אטום.
• התקן ''עומר'' מתוכנן באופן כזה שבסיום העבודה מה שיראה זה מזגן
תלוי בקיר הממ''ד ומכסה קטן (ניתן לצביעה בגוון הקיר) המנגיש את
ברז הניקוז בחירום ומצניע אותו בשגרה.
• תכנון נכון של מיקום המזגן ו''עומר'' מייצר מראש מהלך מוצנע של
תשתית המזגן מקיר הממ''ד אל מיקום המדחס. תכנון זה חוסך בכסף
ועבודה מיותרת הקשורה להולכת צנרת גז והצנעתה במבנה.

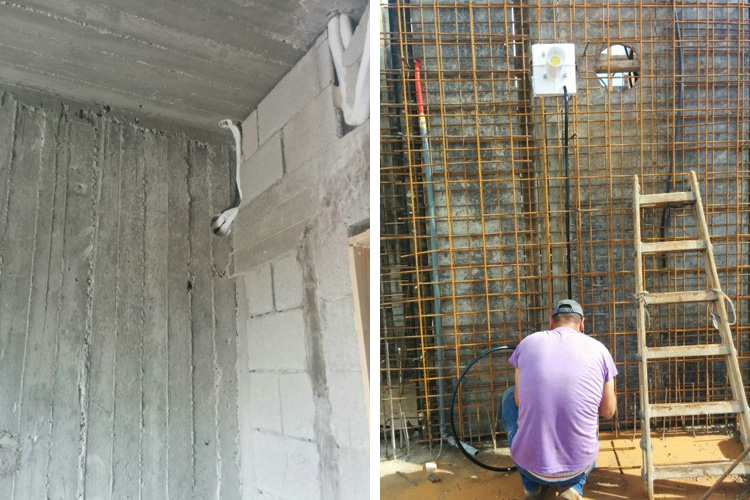

שלבי הביצוע של התקן
''עומר'' - מערכת ניקוז המשתלבת ביציקת קיר הממ''ד
1. בעת טפסנות
2. בשלב גמר שלד ולפני טיח

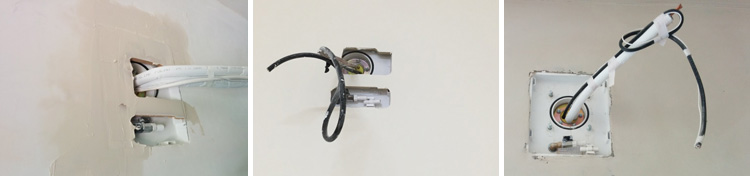

שלבי הביצוע של התקן
''עומר'' - צינור אוויר, אטם וברז ניקוז מובנים ומוצנעים
3. לאחר גמר טיח והעברת
צנרת גז
4. לאחר צבע ושפכטל
5. מוכן להתקנה

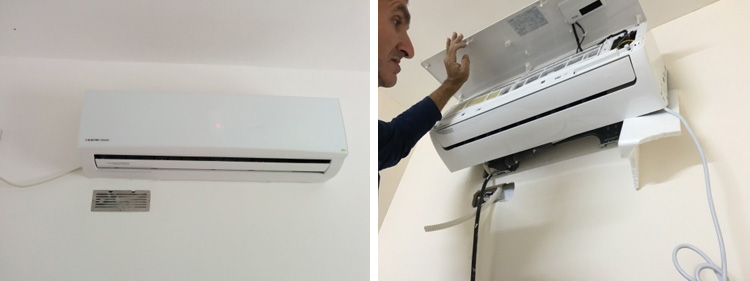

6. בעת התקנת המזגן
7. בסיום העבודה
שימוש בחומרי וקבצי הדרכה ליישום התקן ''עומר'' בתכנון אדריכלי
יספק עבורכם מידע מקצועי נדרש לעבודה ויישום תכנוני. ניתן כמובן
לקבל מידע והדרכה מקצועית מצוות חברת ''אורנים מערכות מיגון''. ''עומר''
מעניק לכם כלי תקני ומקצועי לשילוב מזגן בממ''ד.
בשל הפריצה
המקצועית שהתקן ''עומר'' מספק ביחס לפתרונות העבר או פתרונות שאינם
עומדים בדרישות התקן, קיים גידול מתמיד במספר המשתמשים בהתקן לצורך
מיזוג הממ''ד. ההתקן שולב בהצלחה בפרויקטים רבים בבניה צמודת קרקע,
שכונות מגורים צמודות קרקע, פרויקטים במסגרת תמ''א 38, מגדלי
מגורים, בתי דירות, מבנים מוסדיים, גני ילדים ובתי ספר.

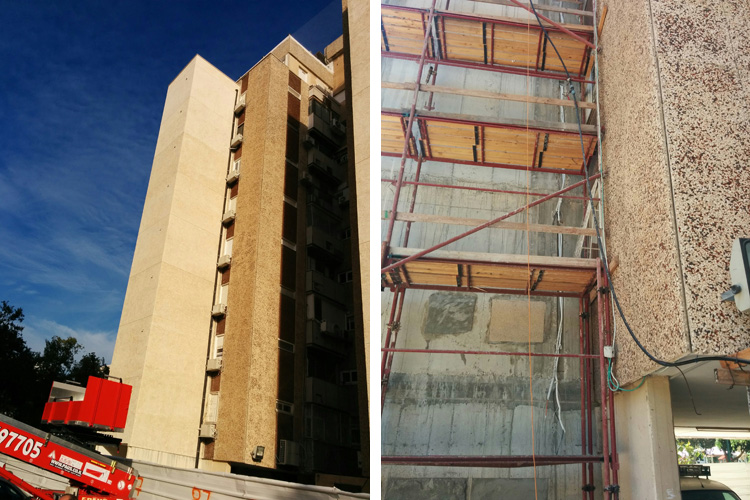

יישום התקן ''עומר'' בפרויקט תמ''א 38
שלב גמר שלד
עם סיום הבנייה
דוגמאות לפרויקטים נבחרים בהם יושם התקן עומר
או עומד להיות מיושם:
• פרויקט מגדלי שיר גבעת שמואל
• שכונת כרמים בכפר תבור מבית חנן מור
• הרחבות בקיבוצים ומושבים של חברת אמפא מליבו
• פרויקט נויה ביפו של חברת אורתם מליבו
• הרחבה קיבוץ גלאון של חברת גל גדרה
• פרויקט תוספות ממ''ד של משרד הביטחון בעוטף עזה
• מצוקי השמורה נתניה של סולל בונה
• מגדל ארלוזרוב 17 של אלקטרה בניה
ועוד מבחר פרויקטים מכל סוגי הבניה...

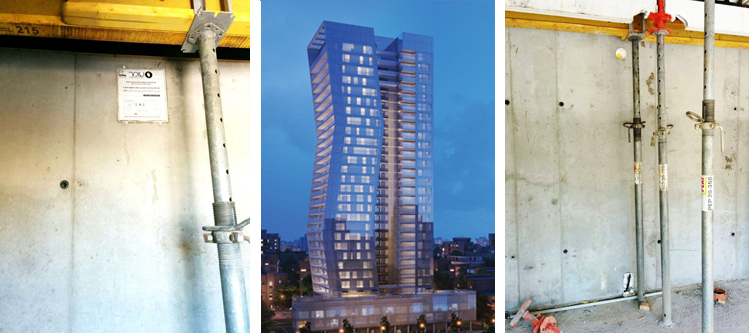

פרויקט מגדל ארלוזרוב 17 של
חברת אלקטרה בניה
התקן ''עומר'' - מבט מבחוץ
הדמיה של הפרויקט
התקן ''עומר'' - מבט מבפנים
היישום מבוצע הן בבניה פרטית והן בבניה מתועשת במגדלי מגורים. שילוב
התקן ''עומר'' בממ''ד פותח את האופציה לשילוב מזגן עילי/מפוצל
שיספק מענה פרקטי חסכוני ותקני למיזוג הממ''ד.
הנכם מוזמנים לפנות לקבלת מידע נוסף, ייעוץ מקצועי וקבצי עבודה.
לאתר
חברת אורנים מערכות מיגון:
www.oranim-migun.co.il
>>>לחצו כאן לעמוד של
אורנים מערכות מיגון במדריך החברות של Archijob<<<
טלפון: 077-7008096
כתובת: הסתוונית 38, זכרון יעקב
התמונות
באדיבות חברת אורנים מערכות מיגון
|
