כאשר אנו מדברים על אדריכלות ועיצוב אנו תמיד חשים שיש מקום
לחידושים, אך כאשר מדברים על בנייה קונבנציונלית אנו די מקובעים.
אומנם כל הזמן יש חיפוש אחר חומרים חדשים, אך קיים חשש לנסותם.
מחפשים טכנולוגיות חדשות אך בסופו של דבר במרבית המקרים המתכננים
שולפים מהמגירות או מהתיקיות במחשב את המפרטים שכבר שם.
המקום הזה, הכתבות האלו ואתם הקוראים, אנחנו אותה מקפצה שקוראת,
בוחנת ומנסה ליישם חומרים וטכנולוגיות חדשות כדי לקבל עיצוב
אדריכלי יפה יותר ובעל יכולות גבוהות יותר בתחומי אנרגיה, איטום, בטיחות, אש, חשמל וכו', ומתוך רצון למצוא פתרונות ולהימנע
מאזורי כשל קיימים.
 בפרויקטים
של הבנייה אנו פוגשים יותר ויותר אדריכלים, יזמים, חברות פיקוח
וקבלנים שמתכננים מראש כל פרט במבנה ודואגים להשקיע בפתרונות
ומוצרים לא רק בגלל הפן עיצובי אלא מתוך דאגה להגן על המבנה מפני
נזקים עתידיים.
השקעה במוצרים איכותיים בעלי אורך חיים ארוך שומרת לאורך זמן על
איכות המבנה.
כתבה זו תעסוק בנושא של מעברי צנרת וכבלים ייחודיים. זהו ליין של
מוצרים טכנולוגיים חכמים שעוסקים באיטום מעברים מפני מים, גזים
ועמידים לאש, שאינם מוכרים בארץ, אך מוכרים היטב בעולם.
מוצרים העומדים בסטנדרטים מהגבוהים בעולם ומיושמים בפרויקטים שונים
בעולם של חברות חשמל, בניה, כורים, שבשבות, מפעלי תעשייה עתירי
צנרת בצי הספינות של צבא ארה"ב, ומספנות אחרות בעולם ובישראל.
בתמונה:
מערכת שרוולים המתאימה את עצמה למפתח ולצנרת /
כבלים העוברים דרכה
 ייחודן
של המערכות היא החשיבה היצירתית שמלווה אותן, זו חשיבה שבעצם פותרת
את רוב הבעיות שקיימות בסוגי מעברים שונים. בעיות כמו חוסר מרכוז ,מעברים
בעלי צורות לא גאומטריות ורצון להשחיל כבלים נוספים מאוחר יותר
אינן מהוות כאן בעיה. זאת בתוספת חומרים איכותיים בעלי יכולות
עמידה בתנאים שמעל ומעבר לצורכי בדיקות נורמטיביות.
המערכות השונות של חב'
BEELE ENGINEERING מהולנד נבדקו ואושרו,
מערכת לחדרי ממ"דים ע"י מכון התקנים ופיקוד העורף, ומספר מערכות
נוספות :
בדיקות אש ועברו אותן בישראל כאשר במקום שעתיים עמדו בשלוש שעות
ואז הופסקה הבדיקה ע"י הבודקים .מערכות אלו נותנות פתרונות לסוגיות
שמוצרים אחרים כשלו בהם.
בתמונה:
בדיקת איכות במפעל

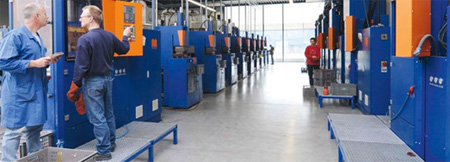

המוצרים מיוצרים במפעל חדשני ביותר, עם מיכון מהמפותחים באירופה,
ומעבדות עצמאיות ברמה גבוהה. עם ניסיון של
למעלה מ-30 שנה בתחום מצד אחד וחדשנות רבה
מצד שני, החברה אינה שוקטת על שמריה ועוסקת
כל העת בפיתוח פטנטים של חומרים מהחדישים בעולם. המוצרים של חב'
BEELE ENGINEERING מיובאים לארץ על ידי חברת
מלגול בע"מ.
חלק ממעבדות המפעל
תחום איטום מעברי צנרת וכבלים במבנים לגז, מים ואש הינו נושא
שאינו מטופל מספיק ורב אלתורים.

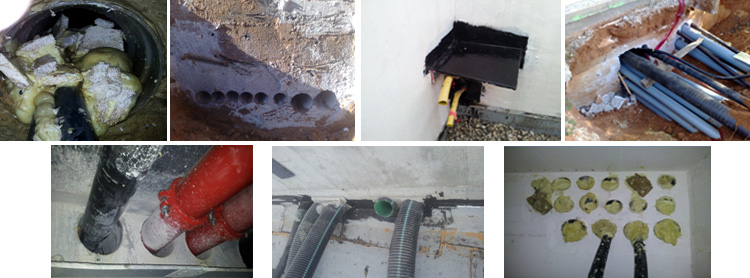

מצבים לא ראויים – צילומים מהשטח
באתרים מתמודדים כל העת עם בעיות של הכנות גרועות, קידוחים שאינם
מתאימים, כבלים וצנרות שאינם ממרוכזים , מיגוון של אלתורים. החל
מגגונים נגד כניסת מים, פוליאוריתן מוקצף שכלל אינו אוטם, יציקות
של בטונים ובכלל המצאות שונות שלא עומדות במבחני הזמן ,האיטום
ואישורי חב' חשמל או טפסי 4.(הטיפול באזורים אלו משפיע רבות על
איכות המבנה ואטימותו למים- לדוגמא: מרתפים אליהם נכנסים צינורות
וכבלים שונים, כמו אזורים עליהם אחראית חב' חשמל ואשר במקרים רבים
לא ניתן לקבל טופס 4 למבנה בגין חדירות מים לחדרי טרפו).
חב' חשמל הינה צרכן נכבד של פתרונות בתחום זה, ומהנדסיה עמלים
ומוציאים מפרטים מדויקים לגבי חדירות צנרת מעין אלו. הכוללים הכנת
שרוולים בתוך היציקות עם מידות מדויקות לאביזרים יעודים
הכנות טובות של שרוולים בקיר של חב' חשמל

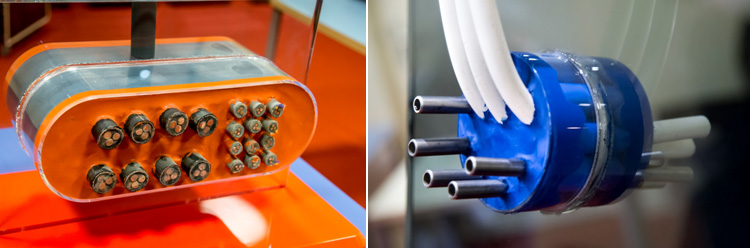

מימין:
מערכת DRIFIL למעברי צנרת וכבלים אטומה למים וגז.
משמאל: מערכת NOFIRNO למעברי צנרת וכבלים
עמידה לאש למים וגז.
בעולם מתייחסים לעמידות לאש כליין מוצרים מסוג אחד ולמוצרי
איטום למים ולגז כליין מוצרים אחר וקיימים גם מוצרים בעלי
אטימות למים וגז ועמידות לאש.
בישראל החליטו יועצים רבים ובעיקר קבלנים ויזמים שהם רוצים -
מעברי צנרת וכבלים עמידים לאש למים וגז גם באזורים שכלל לא נדרשת
שם עמידות לאש. אלמנטים בעלי עמידות לאש, בליווי אטימות למים
וגז הפכו למוצר נדרש בארץ, ומבוצעים בכל מבנה רב קומות בכל דירה
בחדר ממ"ד, במעברים בין קומות בחדרי מדרגות בכניסות לחדרי טרפו
ובנינים. בחניונים, במוסדות חינוך ובריאות ובעצם בכל מקום סביבנו.

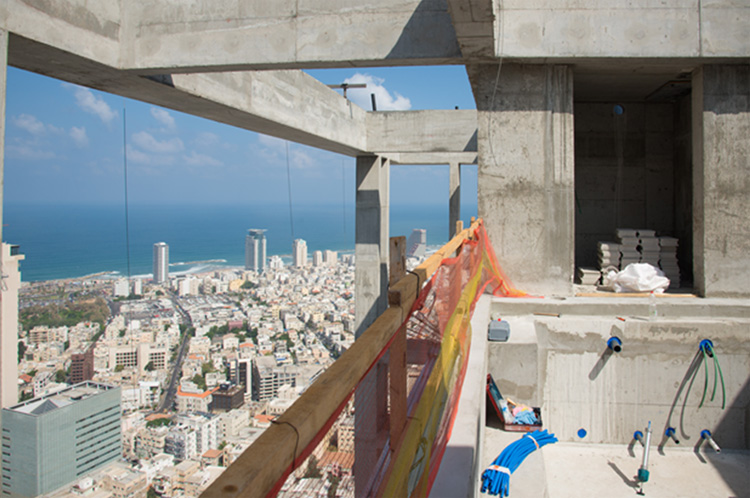

איטום מעברים צנרת וכבלים למים. ביצוע
בבריכות במגדלי מאייר בתל אביב.
לפני ביצוע מעבר צנרת וכבלים יש מס' נקודות שיש לתת אליהן את
הדעת, ולבצע תכנון מוקדם:
א. יש להחליט לאיזה סוג איטום ועמידות אנו נדרשים בכל
מעבר: מים, מים וגז, אש, או כולם יחדיו.
ב. יש לברר האם יש צורך להכניס שרוול ייעודי ליציקה,
שרוול שבתוכו יושחלו אח"כ צנרות וכבלים או שיש בכוונתנו להשחיל את
המעברים עצמם דרך קדח.
ג. איזה סוג של טיפול יש בכוונתנו לתת, מכיוון שמכאן
נגזרים:
- גודל הקדחים הנדרשים לאביזרים: יש צורך במידות מדויקות של
היחס בין קוטר הקדח לקוטר השרוול המוחדר/ הצינור או הכבל המוחדר.
- המרחקים בין הקדחים, חלק מהאביזרים הם בעלי שוליים
המצריכים מרחקי מינימום, דרישות של המתכננים כמו חברת חשמל שדורשת
מרחקים על פי דרישותיה, אפיון העמידות לאש צנרת פלסטיק שמצריך
תוספות של קולרי קריסה או לחילופין אחוז מסוים בנפח של מחסומי אש
סביב לחדירה בתוך הקדח – מה שמגדיל את קוטר החדירה.
ד. הכנות שרוולים או מפתחים לעתיד, במקרים רבים בעת
יציקת המרתפים או בעת הבנייה עדיין לא ברור מה יהיה צריך להעביר
בהם ולכן מבצעים הכנות עתידיות.
ה. שינויים מכורח המציאות תוך כדי בנייה, ולעיתים לאורך
השנים יש צורך בהכנסה של כבלים וצנרות נוספים- כדאי לבחור במערכות
שמאפשרות זאת כאשר לא בוצעו הכנות ויש צורך להעביר צנרת, רגע לפני
ששוברים כדאי לבדוק מה צריך להעביר ואיזה קוטר מפתח יידרש.

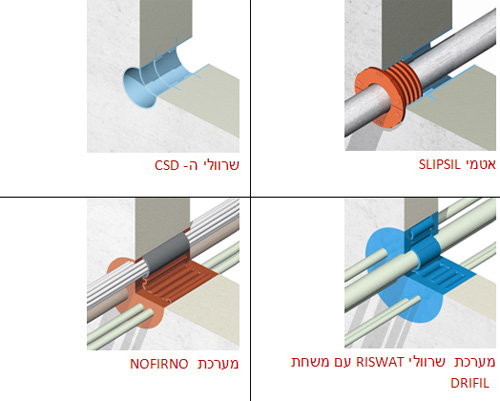

בביצוע חדירת צנרת/ כבלים בשלב הבניה, עלינו לתת את הדעת:
א. האם ניתן להכניס שרוול ליציקה. חב' BEELE יצרה את
שרוולי ה- CSD להכנסה ליציקות הבטון מראש. מדובר בשרוול להכנסה
בתוך בטון המיוצר מפלסטיק עמיד בפני הולם, ושניתן לכוונון (אורך)
כולל מחברים להארכות נוספות, וקיבועים לבטון. . זוהי ערכה
מודולארית פורצת דרך במערכות לאיטום.
ב. אטמי SLIPSIL תואמים לשרוולי CSD או לקדחים
מדויקים בבטון- הצנרת המוחדרת מיוצרת במידות המתאימות בדיוק לאטמים.
לאטמים אלו ליין שלם של קטרים ואופציות רבות של אפשריות חדירת
מוכנות לצרות ולכבלים על פי מידה.
ג. מערכת NOFIRNO כאשר הקדח אינו בעל צורה מדויקת או
לחילופין כאשר הצנרת או הכבלים אינם ממורכזים, ניתן להשתמש בפתרון
חדשני המורכב משרוולי מילוי המותאמים ליישום לעמידות למים לעמידות
לגז ולאש כאשר מדובר בהחדרת צנרת פלסטיק ויש צורך בעמידות לאש יש
להשתמש בקולרי קריסה אשר סוגרים את מפתח הצנרת בעת פגישה עם חם
ואינם מאפשרים את מעבר האש אל המבנה.
ד. מערכת שרוולי RISWAT עם משחת DRIFIL כאשר הקדח
אינו בעל צורה מדויקת או לחילופין כאשר הצנרת או הכבלים אינם
ממורכזים, ואנו מעוניינים באיטום למים ולגז – פתרון זה מורכב
משרוולי מילוי ומשחה המעניקה איטום מלא למים ולגז.

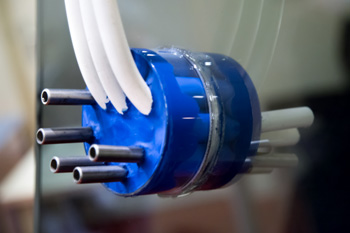

איטום למים ולגז-
מערכת שרוולי RISWAT ומשחת DRIFIL. בתחום זה מתמודדים יועצים
מפקחים וחברות ביצוע בצורה יומיומית בכל כניסה למבנה ובמיוחד
בחדירות שגובהן הוא מתחת לקרקע. חברת BEELE החלה את דרכה בתחום
איטום למים בסביבה רווית מים, המשיכה את דרכה בעיקר דרך המספנות
השונות גם לתחום מעבר עמידים
סרטון התקנה של מערכת RISWAT+DRIFIL
 עמידות
לאש-
מערכות שונות כמו מערכת NOFIRNO , אטמי SLIPSIL ועוד מערכות
שונות.
נושא האש הפך נושא בוער בארצנו, זאת מכיוון שהוסיפו ספרינקלרים
במבנים הגבוהים לקומות העליונות מה שגרר אחריו תוספת של חדירות
צנרת לדירות. המוצרים נותנים פתרונות לתחום האש הגז והמים.
סרטון התקנה מערכת NOFIRNO לכבלים
סרטון התקנה מערכת NOFIRNO לצנרת
סרטון התקנה של אטמי SLIPSIL

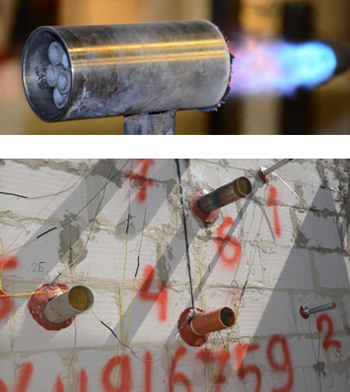

בתמונה הראשונה ניתן לראות כיצד אפילו ללא משחה האש אינה עוברת לצד
השני של השרוולים. הטמפ' בצד האש היא למעלה מ-700 מעלות צלסיוס וכ-
15 ס"מ מצד שני של שרוולי המילוי רק 200 מעלות ומעט מאד עשן. על
גבי השרוולים יש להוסיף גם מריחת משחה מתאימה
בתמונה השנייה- כך נראה הקיר עם אביזרי BEELE בבדיקות עמידות אש
בישראל- לאחר למעלה משעתיים
 עמידות לגז - אלמנטים שמתאימים בעיקר לחדרי ממ"דים. מדובר
במערכות ובאלמנטים בעלי התאמה לדרישות פיקוד העורף - אטמים למעברי
צנרת חודרת נמצאים בשימוש על פי הוראת פיקוד העורף בכניסות לממדים
ולאזורים מוגנים. פרטי איטום אלו נועדו לטפל בכניסות של צנרת
וכבלים למערכות מיזוג , סינון אויר, ומערכות כיבוי אש- ספרינקלרים.
- על פי הוראות של כיבוי אש, במבנים מעל 30 מטר גובה , נדרשות
מערכות ספרינקלרים כבר מהקומה הראשונה.
סרטון התקנה מערכת NOFIRNO לכבלים
סרטון התקנה מערכת NOFIRNO לצנרת
סרטון התקנה של אטמי SLIPSIL
למעבר
צנרות הספרינקלרים גם לחדרים מוגנים יש צורך ב:
א. פרט של אטם גומי לחיץ לצורך איטום הממ"ד נגד גזים.
ב. מערכות מתקדמות המשלבות שרוולי גומי באורך 5 ס"מ ומשחת איטום
בעובי 2 ס"מ -אטומה למים ולגז ובעלת אטימות לאש של למעלה משעתיים.
ג. טיפול במעבר הצנרת ואו הכבלים עם משחה בעובי 5 ס"מ המאושרת ע"י
פיקוד העורף , המשחה עומדת בבדיקות מכון התקנים מבחינת הלחץ הדרוש
.
סרטון התקנה מערכת NOFIRNO לכבלים
סרטון התקנה של אטמי SLIPSIL
פיקוד העורף מבצע בדיקות תקינות לכל ממ"ד בכל מבנה וחשוב מאד
שההתקנה תעשה כהלכה, ובעזרת אלמנטים נכונים ובאיכות התקנה גבוהה.
בנוסף למערכות אלו קיימים קולרי קריסה, אשר במפגש עם טמפרטורות
גבוהות או אש בתוך הקיר, קורסים פנימה וסוגרים את מפתח הצינור בכדי
למנוע מעבר אש לתוך המבנה.

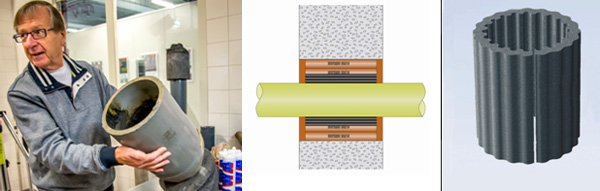

מימין:
מערכת CRUSHER קולר להגנה מפני אש.
משמאל ניתן לראות את Hans Beele מנכ"ל החברה, מדגים כיצד
נסגר צינור HDPE גדול ועבה במפגש עם טמפ' גבוהה בעזרת קולר קריסה.

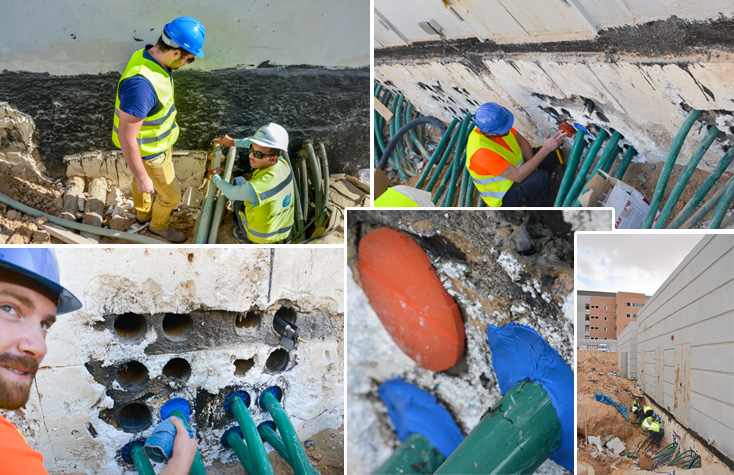

קיימות מערכות נוספות שקצרה היריעה מלהרחיב עליהן כאן. נשמח לשתף
בפרויקטים בהם אנו מיישמים את החומרים. מרינה הרצליה במקום בו גם
בעיות של מי ים ובכלל תנאים קשים. איטום מעברי כבלים וצנרת בבריכות,
חדרי טרפו, ולשמחתנו גם איטום מאות מעברי כבלים של תחנות השנאה של
חברת חשמל בעיר הבהדי"ם. מצורפות מס' תמונות מהפרויקט המבוצע מול
חב' אלקטרה.
לסיכום: חשוב להבין שאין פתרון אחד, כל מקרה נבדק באופן פרטני ויש
צורך להבין להכיר ולהתאים מתוך מגוון הפתרונות, מהו הפתרון הנכון
לכל מקרה. אנו מאמינים שידע רב יותר לגבי האפשריות הקיימות מקדם את
כולנו לפרויקטים בהם נבחר בפתרונות הנכונים שיביאו להצלחת
הפרויקטים בעתיד.
* אירית פורמן היא מנכ"לית חברת מלגול בע"מ, המייבאת ומשווקת
פתרונות בנייה המתקדמים בעולם בתחומי איטום, בידוד ותשתית
