מערכות תפרי התפשטות
בענף הבניה גברה בשנים האחרונות המודעות וההתייחסות לפתרון מפתחים
בין ובתוך מבנים בעלי מסה, גובה, ומתאר שונים הצורך בביצוע
התפרים ע"י אלמנטים חרושתיים ברור לכל אדריכל קונסטרוקטור ומהנדס,
וקיים במקומות רבים במבנה.
בשלב התכנון, על המתכנן להתייחס הן לאספקט הקונסטרוקטיבי
(תנועתיות וכוחות) והן לאספקט האדריכלי (נראות) תוך התחשבות בצרכי
המבנה עצמו ושימושיו העתידיים ( תנועת כלי רכב, נגישות ועוד)
חברת
MM
SYSTEMS מטפלת בנושא שילוב טכנולוגיות התפרים בצרכים (כמו
איטום נגד מים, בטיחות הולכי רגל, נפח תנועה, עמידות UV חשיפה
לכימיקלים, מעכבי בעירה) ואסתטיקה.
למה צריך תפרי התפשטות בבניינים?
תפר התפשטות מתוכנן הינו גישור בין שני אלמנטים בבניה ומתן אפשרות
לכל אחד מהאלמנטים לתנועתיות שונה עפ"י צרכיו.

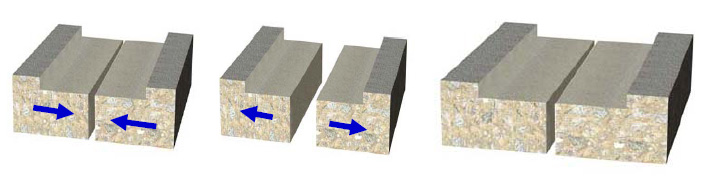

התפרים החרושתיים מפצים על התנועות הנגרמות משינויים תרמיים ( טמפ'),
כוחות עילוי ( רוחות), ביסוס המבנה ורעידות אדמה.

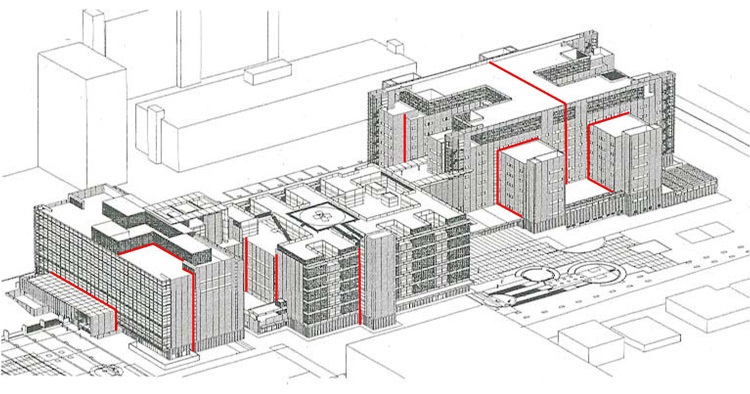

הם יטופלו בכל היקף מסת הבניין (רצפה, קירות פנים, קירות חוץ,
תקרות, גגות)

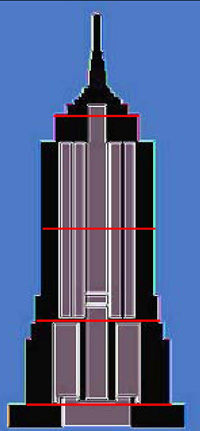

כאשר המפתח המתוכנן, יישמר בכל ההיקף. ישנם מצבים בהם בבניית מגדל
לגובה רב, רוחב התפרים בקומות העליונות יהיה גדול יותר (בשל כוחות
העילוי והרוחות)
סוגי התפרים נחלקים לקטגוריות עפ"י התנועה שלהם ומטרתם לפי הסדר
הבא:
תפר בקרה ברצפות בטון - נועד לצורך
ריסון סדיקה במשטחי בטון גדולים.
תפרי בידוד - נפוצים מאד בבניין-
ומוכרים כ "פרופיל גיבוי ומסטיק פוליאוריטני".

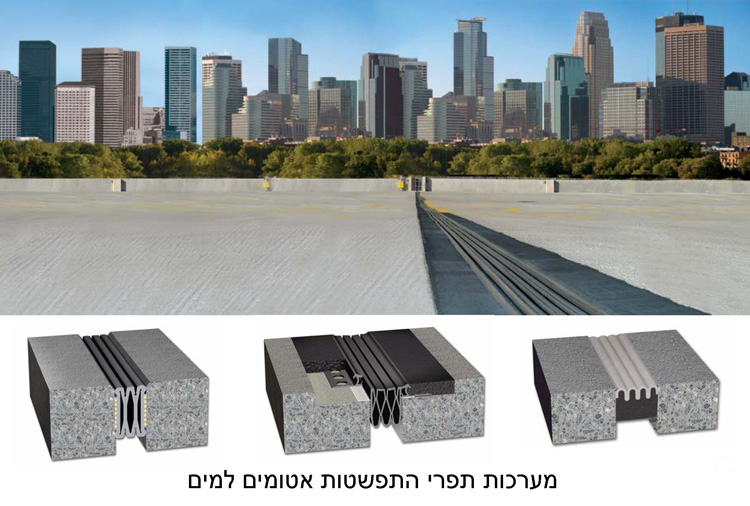

תפרי התפשטות תרמיים - מפצים על
התרחבות והתכווצות בגין שינויי טמפ'.
בסוג זה של תפרים קיימות מס' דרכי טיפול. המתכנן המחמיר ייבחר
תפרים אדריכליים חרושתיים המתאימים למפתחים קטנים או ישלב את מילוי
התפר בחומר משחתי מתאים, וכיסוי מתכתי אדריכלי עליון התואם לגימור
השטח המטופל.
פירוט סוגי
תפרים אדריכליים בקישור זה.
 תפרים
ססמיים - תפרים ססמיים דורשים שישה כיווני תנועה וסיבוב, ככלל
הם רחבים יותר ובעלי מפתח רחב יותר ויכולת פיצוי על תנועה גדולה
יותר.
פירוט סוגי תפרים ססמיים
תפרי התפשטות / ססמיים: מותאמים הנדסית במיוחד עבור מבנים
חדשים, מבנים מחודשים, ומבנים בעל יסודות מבודדים המתוכננים
לעמידות ברעידות אדמה, ומתוכננים עפ"י התקנים למעבר הדרגתי של אש
בין המבנים - לפני, בזמן ולאחר אירוע סיסמי. בעלי אפיונים הנדסיים
המאפשרים עמידות בתנודות רב כיווניות כולל עמידות בסיבוב בציר Z
גזירה אנכית.

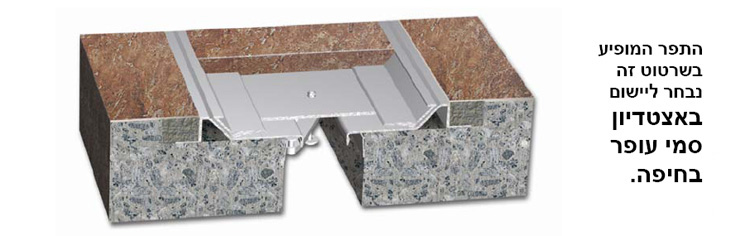

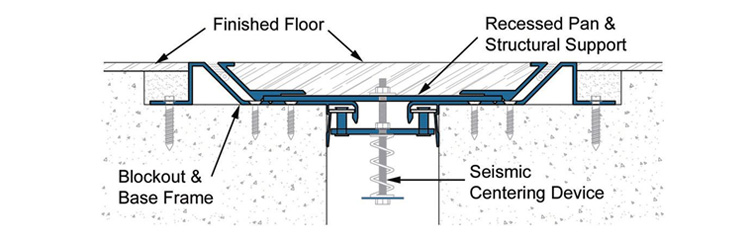

לדוגמא: מפתחים רחבים דורשים אלמנט ססמי ממרכז הכולל קפיץ
מתוח המונע מהפלטה המרכזית ליפול לתוך המפתח בזמן פתיחת התפר ( ראה
שרטוט )
התפרים הססמיים מהותיים מאד הן לנושא קיום המבנה לאורך השנים,
וחשוב עוד יותר במחשבה על הצלת חיי אדם במקרה של רעידות אדמה
ויכולת המבנה לספוג את הרעידות.
במחקר שנעשה לאחר אירוע ה-" תשעה בספטמבר", במבנה הפנטגון ניצלו
חיי אדם בעת התנגשות המטוס במבנה בזכות תפרי התפשטות שמזערו את
הפגיעה רק לאזור מסוים ומנעו את "אפקט הדומינו".
שיקול נוסף הוא יישום התפר תוך התחשבות בהיבט האדריכלי,
''הנראות''. חשוב שהתפר ישולב ויתאים לחומרי הגמר של הבניין, מעבר
לעבודת הגישור, והאיטום שהוא מבצע.

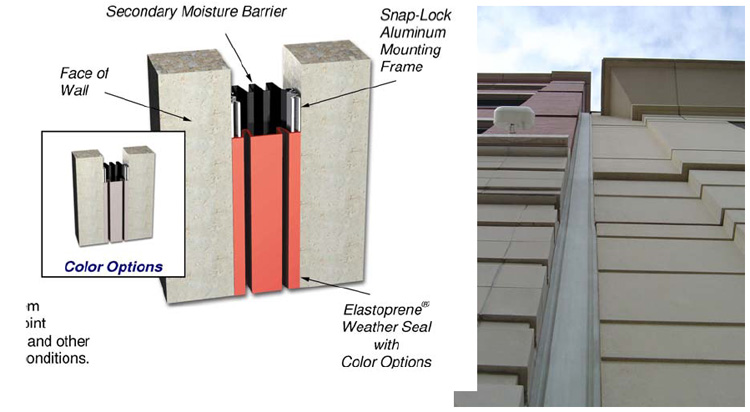

דוגמא ליישום תפר אנכי בקיר חיצוני
דוגמא ליישום תפר אופקי ברצפה

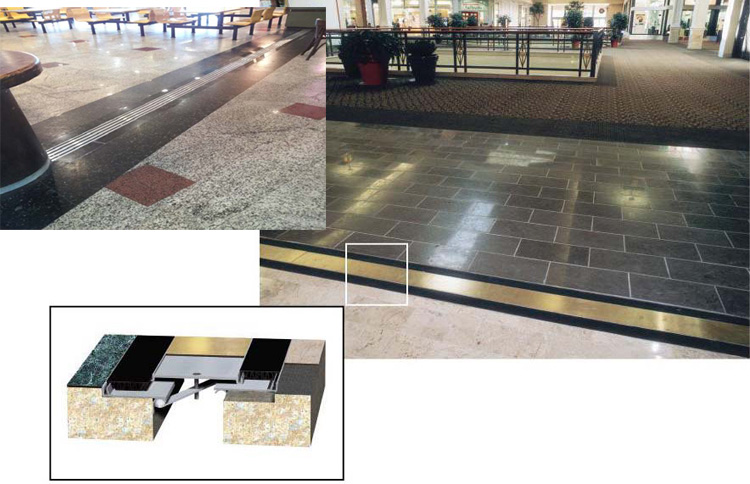

יישום בקניון חיפה

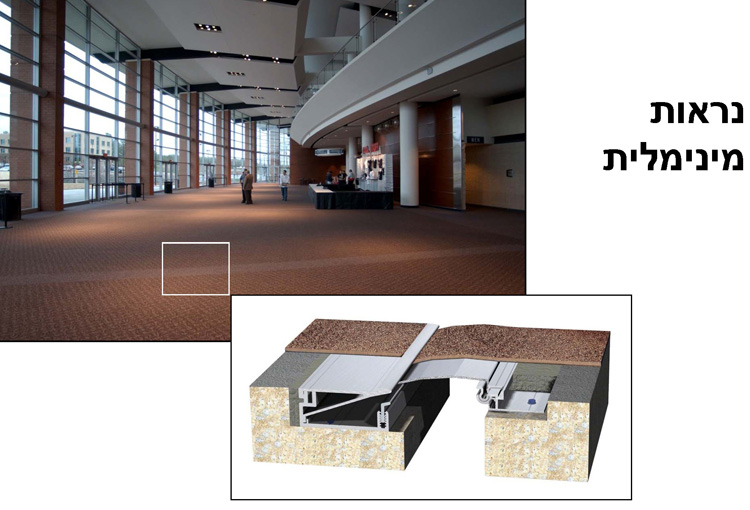

נראות מינימלית
השימוש בתפרים מעין אלו נפוץ מאוד במבני ציבור בהם נושא הנגישות
חשוב וחייב להיות עשוי בדייקנות. החל מבתי חולים, שדות תעופה, בתי
ספר ומרכזים עירוניים שונים. נהוג היום לבחור תפרים שטוחים שבעזרתם
מתקבל מעבר שאינו מורגש בין האלמנטים וזאת תוך ביצוע מלא של משימות
התפר. כאן המקום לשימת דגש על הצורך בהקפדה על הכנות מדוקדקות של
התשתית ובהתקנה מקצועית של מתקין מוסמך לצורך ביצוע התפרים. חשוב
להבין שבחירת התפר היקר ביותר לא תסייע להצלחתו באם ההכנות והביצוע
יהיו כושלים.

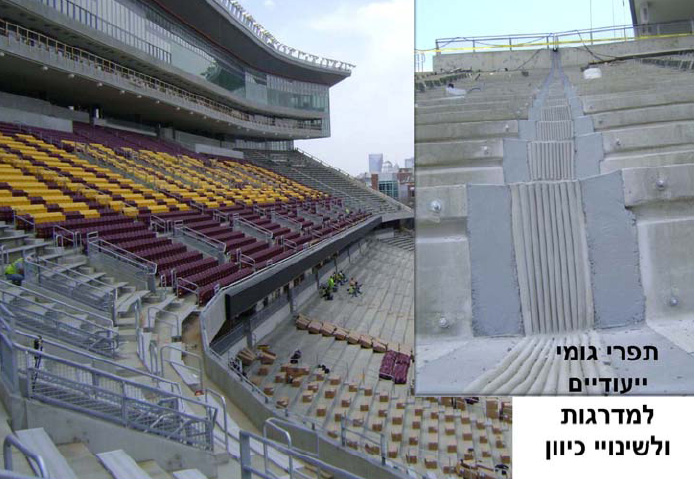

תפרים מפרופילי גומי
תפרים אלו עשויים מגומי בעל תכונות מיוחדות, המתאימים לתנועתיות
הרבה הקיימת במבנים כמו אצטדיונים, חניונים, אזורי פיתוח חיצוניים
בהיקפי הבניינים. הם מצטיינים בעמידות גבוהה ל- UV, כימיקלים
למיניהם ובלייה בגין תנועת רכבים והחיכוך הגבוה שנוצר בעטיין.

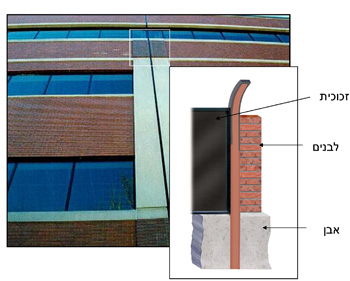

תפר המשלב גומי וסילקון
שילוב בין גומי לסיליקון וחומרים נוספים המאפשרים גישור
בין חומרים שונים בחזיתות בניינים, גם לאורך אותו תפר.

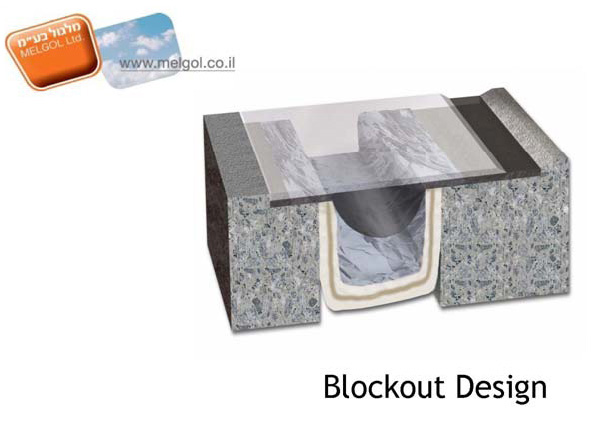

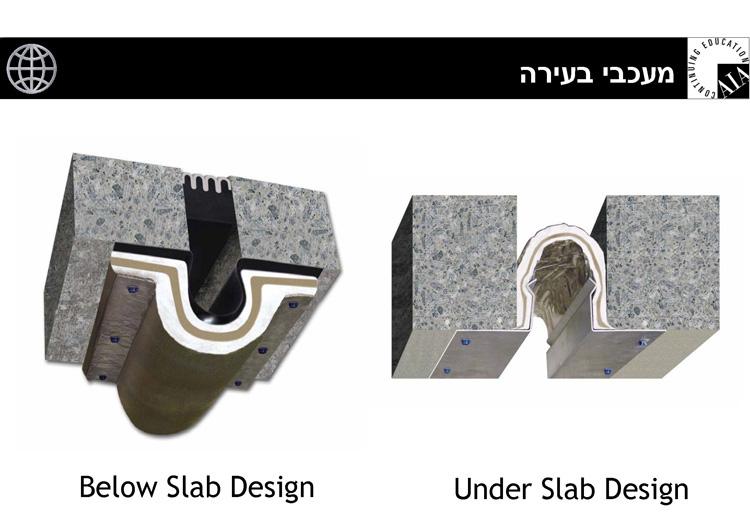

עמידות לאש
בעת פריצת דליקה במבנה, התפרים מהווים מעין ארובה, המעבירה את האש
במהירות בין הקומות. לכן קיימות מערכות אינטגרטיביות הכוללות בנוסף
לתפר, מעכבי בערה, המותאמים לדרישות המחמירות של עמידות באש. יש
להתאים את מעכב הבערה לתפר ההתפשטות המוגדר ולדרישות העיכוב (שעה
שעתיים וכו') המוצרים הם כמובן עפ"י תקן UL ASTM אמריקאי.
חברת מלגול נציגת MM SYSTEM בארץ מספקת יעוץ בבחירת הפרט המתאים על
ידי מחלקת ההנדסה של החברה בחו"ל, בכפוף לתכנון ולדרישות
הקונטרוקטור ויועץ הבטיחות בפרוייקט.
לאחר בחירת התפר המתאים, תבוצע ההתקנה ע"י צוות מקצועי בעל הסמכת
המפעל, או לחילופין בליווי של האיש המוסמך ע"י חב' האם בארץ.
בהיותנו היום ברי סמכא בנושא, נשמח לעמוד לרשות כל מי שזקוק
להנחיה, ואף להדרכת משרדי אדריכלים ומבצעים בנושא.
