הלייזר
הממוחשב הגרמני FLEXIJET -
מהפכה במדידות הפניםבישראל.
נכון שאת
מד טווח הלייזר כבר קניתם מזמן? נכון? ויחד עם זאת, אתם לא ממש
עושים בו שימוש, לפחות לא כמו שהייתם רוצים... ואת הרולקה-מטר אתם
עדיין שומרים ליתר בטחון במגירה הקרובה... נכון? נכון!
אז אתם בסדר. ותתפלאו, רבים נוהגים כך.
אז בואו
נתבונן לרגע באדריכל הישראלי, באדריכלית, במעצבת, כולם מקצועיים
נגיד מקצועיות ככל שיהיו, או תהיינה, ועכשיו נניח לרגע, שאו-טו-טו,
את או אתה עומדים לסגור בשעה טובה עסקה לעיצוב בית... שיהיה...
נאמר, דו מפלסי, מוטב תלת... נוסיף לזה גם גרם מדרגות, וחדרים,
חדרים בתוך עוד חדרים, ואמבטיות מוצנעות בחללים פנימיים, ומפלסים,
ותקרות מונמכות ורצפות מוגבהות וכל זה צועד - איך לא - לכיוון
שיפוץ, למען העיצוב הנחשק והמאתגר. אבל רגע.... רק רגע. איך בכלל
מתחילים!? איפה המדידה?... איפה נציב את מד טווח הלייזר שקנינו?
מהי נקודת המוצא? ...ובכלל? איך נמשיך משם... ולאן?
סקר שוק 2010 במדידות פנים בישראל
לפני כשנה,
ערכנו עבור חברת Flexijetמגרמניה סקר שוק בארץ לעניין שירותי מדידות הפנים
עבור אדריכלים ומעצבים בישראל. הסתבר שמרביתכם מניחים במגירה, לאחר
כבוד, את מד טווח הלייזר, הרולקה עלולה עוד יותר להביך אתכם
בנוכחות הקליינט... לכן חלקכם פונים לקבלני מדידה, כאלו שאוחזים מד
טווח לייזר ביד ואתו מתרוצצים ומטפסים על כל הקירות כדי להדביק את
הלייזר לחלונות, משקופים, שקעי חשמל, כאשר חוט התקשורת כל הזמן
משתרבב לו בין מד הלייזר לתוכנת שרטוט. זאת תוכנה שמוציאה מידות
מונוטוניות שמזכירות ''מסרק קווים'', מאחר והלייזר מכיר רק את
הקיר שלו אליו הוצמד, מה שהופך נקודת מוצא לכל מה שנמצא על אותו
קיר, והשבלונה הופכת דו-ממדית, רחוקה מהאמת שבמציאות, אבל זה מה
יש.
מודדים
מוסמכים במשרדים בעלי וותק ישלחו לכם צוות של שלושה, אחד עם לייזר,
אחד עם עמוד פריזמה והשלישי משרטט על נייר את המתחם הנמדד, לכאורה
יש כאן מקצוען, אדם בעל זיכרון חזותי וראיה מרחבית מרשימים מאוד,
אלא שממוחו הקודח בסיום עבודתו מגיש לשרטטת סקיצות ידניות לצד
דיסקט שנשלף מLeica המכיל
''ענן נקודות''. עכשיו לשרטטת הפתרונות. היא אמורה להיות המומחית
ללוגיקה שבין הסקיצות והענן, אז זהו שאחרי שבועיים שלושה על-פי רב
היא מחזירה את הצוות לאתר כי נמאס לה לאבד שעות בניחושים מעצבנים,
ובעצם ''הקווים לא מתחברים'' וזה לא בעיה שלה אלא שלהם. חשבתם
שקבלתם תכנית המדידה... אז זהו שלא. למעשה זהו שרטוט תרתי משמע
מאמץ של זיכרון חזותי אישי ''ענן נקודות'' וטרחה רבה לסגור קווים.
כדי שלא
נחטא עלינו לומר בריש גלי כי אכן קיימת בארץ מזה עשור מדידה מהסוג
הגבוה ביותר בו נעשה שימוש בתותח לייזר שיורה שטף של 4000 פולסים
בשנייה תוך כדי תנועת סריקה במרחב תלת ממד. מה שמתקבל בסופו של דבר
הוא מעטפת -מעטפות וגופים שמטרתם ניתוחי גופים, אפיון מערכות, יש
בזה גם אנליזות למבנים ותזוזות חומרים.
פחות פרקטי לעניין העיצוב האדריכלי שלפנינו...
פריצת הדרך והחידוש הטכנולוגי של Flexijet
כאן נכנסת Flexijet לתמונה. המהפכה החלה במאי 2011 עת
העניקה ממשלת גרמניה פרס יוקרתי על ההמצאה על פריצת דרך והחידוש
טכנולוגי שהביאה לעולם חברת הסטארט אפ גרמנית Flexijet.
הקונספט של מערכת Flexijet3D אומר שבכלל אין חשיבות לנקודת
המוצא, לא במדידות ולא בתכנית המדידה, נקודת המוצא היא גם לא בקיר,
או בפינת החדר או בסלון, למעשה אין בכלל הגדרה לנקודת מוצא. כל
נקודה באשר היא יכולה לשמש כמוצא.
החשוב בקונספט הגרמני הוא קשר העין בין המיקום הקודם למיקום הבא
וכל עוד נשמר קשר העין, מתקיים רצף המדידה, ומכאן והלאה מתחילה
הפריצה קדימה. קצב המדידה וההספק מדהימים! אירוע המדידה הופך
למאתגר, שוצף ושוטף שאין לו אח ורע בכל העולם.

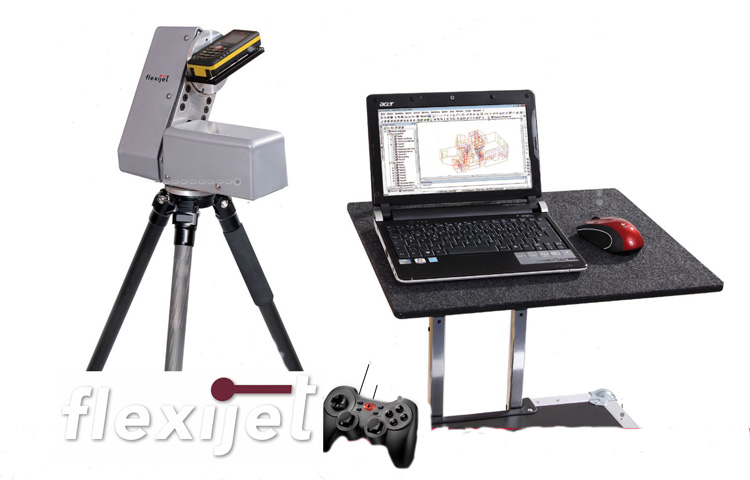

ועוד, המדובר במערכת Flexijet3D קומפלט build in (מובנית)
ולא ליקוט של ציוד פרטני. המערכת יודעת לבצע כיול הטיה במרחב
inclination ושיוור לקיר הקרוב Align to wall כדי להקביל את הקווים
במציאות למסך במחשב לנוחיות האדריכל בעבודתו. המערכת נולדה לדלג
בקלילות בין חדרים בין מפלסים וקומות על-ידי פעולת Relocation

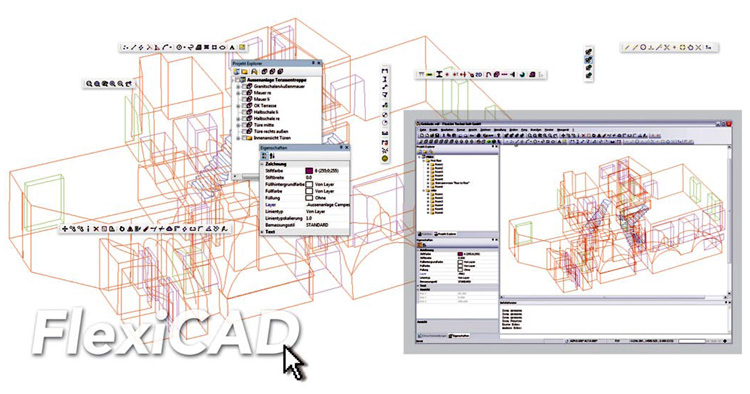

ותמיד יודעת לאן הזיזו אותה. מערכת Flexijet3D מייצאת את הקבצים
היישר לאוטוקאד, דטהקאד, ארכיכאד כל שכבה היא קומה אחת מעל השנייה
או לצד השנייה לפי בחירת האדריכל.
וכבר נדרשנו לבצע מדידה שהצורך בה הוא למדוד ''אובייקט
סמוי'' ,כזה שממוקם מאחורי קיר שדווקא מסתיר וחוסם כל קרבה, אפילו
החצובה הקלילה וראש הלייזר שעליה מנועים מלהגיע אליו, הקיר פשוט
חוצץ. מקרים מסוג זה היו עד כה מנת תסכול לכל אדריכל ומודד, או אז
ידעו מומחי Flexijet מגרמניה לצייד אותנו בקיץ האחרון (עת
הוסמכנו בהפעלה מתקדמת) במכשיר נוסף קטנטן, ניצב על דורגלים של חצי
מטר גובה ונכנס לכל מתחם סמוי, זהו ''לייזר קרוס'' שיורה צלב אופקי
אנכי למרחב. את מרכז הצלב הזה אנו מביאים כמו שלמדנו בטירונות
''להב בגובה האתנח'' למרכז האובייקט ומי מארבעת קווי ההמשך של הצלב
שעושה דרכו לרצפה לתקרה או לשני קירות סמוכים ''נתפס'' על-ידי
המערכת כי אז היא יודעת לחשב את מיקום האובייקט הנסתר יחסית לנקודה
ש''נתפסה'' וכך להשלים את הנדרש.
ללא ספק אין ולא קיימת כאן מעורבת ידנית. התכנית נבנית אט אט על
המסך כל קו חדש חובר לקודמו, צבעים קיוקווים וצלמיות נשלפים
בקלילות ואוטומטית מהספרייה מובנית במערכת. וכדי להשלים את הקונספט
הגרמני הרי שמי שמבקש למצוא נקודות בבניין לפי שרטוט קיים. שבוצע
נאמר באוטוקאד הרי ש Flexijet3D יודעת לעשות פעולות רטרו...
מעין רוורס אינג'ינרינג. סימון אצבע שמאל עם העכבר על נקודה
הספציפית במסך המחשב, תסובב את ''הלייזר הממוחשב'' 360 מעלות ככדור
במרחב והוא בול!! ייעצר וישלח פולס בדיוק למיקום במציאות בו נמצאת
הנקודה, שימושי מאוד במתחמים מסחריים ובעיקר בשימור מבנים.
בגרמנית קרוי התוצר של הלייזר הממוחשב, ''תכנית מדידה - AS MADE''
שכן משקפת היא את המצב הקיים כמות שהוא כך שניתן לקבל החלטות על
שולחן האדריכל למען התכנון האופטימלי שבעקבותיו מגיע העיצוב
המרשים.
Flexijet ישראל עומדת לימין אדריכלי הפנים
Flexijet Israel החלה לפעול ביולי האחרון ומאז סיימה בהצלחה
מרובה עשרות פרויקטים למדידות פנים כשירות אישי וצמוד לאדריכלים,
בחלק מהעבודות מדובר בדירות, בתים, קומפלקסים, דו משפחתי, וילות
פרטיות עם חצר וגנים עבודות שמן הסתם מבוצעות בשעות הערב מאחר
ופולס הלייזר במדידות חוץ לא חי בשלום עם השמש הקופחת בארצנו.
לרשימה זאת נוסיף מתחמים מסחריים במבנים מורכבים שמן הסתם אחד מהם
בוצע לאחרונה כמדידת פנים בבניין רב קומות של חברת חדשות מהמובילות
בארץ שמעתיקה את משכנה בתקופה הקרובה. בבניין המורכב של חברת החדשות נדרשה מדידה מדויקת של קומה שלמה
בת 720 מ''ר. הקומה עמוסה לעייפה במשרדי מנהלים וראשי צוות, הרבה
חדרונים ציודי תקשורת חשמל ודטה, פריסה שלמה של קורות תמיכה וחללים
פנימיים. המקום חסוי ומסווג ללא אפשרות צילום במשך כל שעות היממה
הומה אדם ומן הסתם עיתונאים כמו עיתונאים סקרנים ''למערכת המוזרה''
שמסתובבת להם מעל הראש במשרד ושולחת פולסים לכל עבר, נוסיף לזה
שעצם הצפיפות במקום והדוחק יצרו לא מעט פעמים הפרעות פיסיות של ממש
התקלות בחצובה והוצאתה מכיול, אך עם כל זאת, וככלות הכל. שמחנו
מאוד לאתגר ולהזדמנות שבו מפעיל אחד בלבד, במשך יום עבודה אחד
בלבד, סיים בהצלחה מרובה את העבודה ותכנית המדידה הועברה לשולחן
האדריכל במועד הדחוף.
האדריכל ומעצב הפנים אלי הכהן המתמחה בתכנון משרדים ודירות יוקרה,
מי שהזמין וקבל לידיו את העבודה מבניין חברת החדשות חלק שבחים רבים
ל Flexijet על המקצועיות הרבה באופן הגשת העבודה והזמן הקצר
להגשתה...''אין לי ספק שמדובר כאן בעידן חדש שלא הכרנו עד כה, וזה
תפנית מקצועית עבורנו האדריכלים'' אומר אלי הכהן, ועוד הוסיף
''קרוב הוא היום שבו האדריכלים והמעצבים יבצעו מיקור חוץ למדידות
הפנים ויפנו את הקליינט שלהם לספקי שירות מדידה שיודעים לבצע תכנית
"AS MADE" בכלים המתקדמים והמתאימים שלהם, מה גם שזה מוריד מעלינו
עומס עבודה ומאפשר לנו להתרכז בצד המקצועי ובמומחיות שלנו''.
מעצבת הפנים סיגל ארז שכבר בצעה מספר עבודות של בתים פרטיים עם
Flexijet אומרת שמעבר לנוחות הגדולה שמעניק לה השירות, הוא פטר
אותה מהצורך להתמודד עם חישובים מורכבים וניחושים גדולים היכן
נמצאים קורות התמיכה ועמודי היסוד לצורך הזזת גרם מדרגות בדירה
בירמיהו בתל אביב. ''הלקוח דרש לבצע את הזזת המדרגות בצורה
אופטימלית ביותר ללא שבירת קירות ומבלי ''הפתעות'' של עמודי בטון
וקורות לא צפויות שיופיעו תוך כדי שבירה... ולכן אני חייבת לדעת מה
נמצא מתחת למה ואיפה האזור האופטימלי לביצוע ההזזה עוד לפני תחילת
העיצוב'', אומרת סיגל. ''אין לי ספק ש Flexijet נתן לי את
הפתרונות המדויקים מהר מאוד ובזמן'', הוסיפה.
סרטון המחשה של Flexijet ישראל:
הקידמה של Flexijet והמשך הבטחה לבאות
ב- Flexijet ישראל מבטיחים שירות מתקדם עוד יותר ברבעון
השני של 2012 כאשר באוגוסט 2011 הוכנס בגרמניה לשימוש בטה, שדרוג
נוסף שמשמעותו, מתחילים לעבוד עם קובץ ''עתידני'' תלת ממד המשלב
מצלמה תרמית. פונקציית חתכים ותמונות מהמציאות של דלתות וחלונות
ועוד והכל נכנס לקובץ חדשני הקרוי BIM -
Building Information
Module, בפורמט IFC.
פיסית, לצד הלייזר מוצמדת מצלמה טרמית InfraRed עם צילום דיגיטלי
ומעתה אפשר להבחין בין חומרים, למשל בין קיר בלוק, לקיר בטון,
לעמודי בטון, מזויינים-או לא, לקורות, לתומכות וכו' שכן המצלמה
התרמית IR יודעת לקבוע את השינויים ברצף של הקירות ואת סוג החומר
בהתאם למוליכות החומנית המשתנה והיא משלבת את הנתונים בקובץ IFC,
ועוד כדי ללקק את האצבעות, הוסיפו פונקציה שמבצעת בעת המדידה חתכים
(Sections) בסילואט מבוקש אותם היא ממקמת בתוכנית לפי בקשת
האדריכל.
עידן חדש, לא רק קווים, ועוד קווים, אלא הרבה מעבר. ללא ספק ה BIM
הוא שילוב עילאי שנחשב משאת נפשם של אדריכלים רבים. האדריכלית יפעת
רום, M.Sc., שמעבר לעיסוקה בתכנון ובעיצוב פנים גם מנחה פרויקטים גמר
בתואר שני בהנדסת מערכות בטכניון, פגשה את Flexijet לראשונה
במדידת מתחם רפואי של שרותי בריאות שיועד לשיפוץ. יפעת אומרת ''עיקר התפעלותי מ Flexijet הוא מהחדשנות מהיעילות מהדיוק
וממהירות העבודה, התרשמתי גם מיכולת לתת מספר רב של נתונים בפרק
זמן קצר. מה שמאפשר הרחבה לפונקציות נוספות אותם ניתן לפתח ולהלביש
על המערכת, כגון, חתכים מיידים, איתור צנרת בקירות, איתור עמודים
"סמויים" ועוד.''
ואכן Flexijet ישראל גאה להמשיך ולהציג את יכולותיה ותשמח
להתמודד עם כל האתגרים וככל שאתם תציבו בפניה.
רגע לפני סיום, דגם FlexiPAD (הבן של Flexijet3D) מתופעל כבר
ב"עברית" ונמכר לשימוש עצמי.
השימוש הדו ממדי עבור תעשיית משטחי השיש והקוריאן היה ייעודו
הראשון של הדגם הראשוני של Flexijet כבר ב2009. כבר אז הוא
נתפס כחדשני ואפשר ליצרנים שונים מפעילי CNC ומיכון אחר מדידות
עצמיות וקלילות באתר הלקוח.
בשנת 2011 שודרג הדגם הראשוני-הצעיר והפך ל Best Seller תוך תקופה
קצרה באירופה. רק כדי להבין מדוע, נציג כאן לשם השוואה שאם עד כה
מדידה של מטבח אצל הלקוח לפני ייצורו הייתה לעתים גם שעה תמימה
בכלים קיימים ואח"כ עוד שעה של עבודת "שרטוט ממוחשב". ה
FlexiPad מסיים אותה ב 8 דקות בלבד ! והקובץ מושלם.
לאור זאת, מאז הקיץ האחרון השקענו מאמצים רבים להירתם ול''גייר''
את ה FlexiPAD לעברית, (גם PAD וגם עברית...) למען נוחיותו
של העובד העברי הממוצע. היה זה מהלך מקדים שאמור להקל על הקליטה
וההטמעה של ה FlexiPAD במפעלים השונים בארץ שכן מרגע קבלת ה
FlexiPAD במפעל תתאפשר הסמכה קלה ומהירה למודדים הצעירים
עובדי חברות מטבחים, יצרני השיש, האבן, תעשיית המראות והאלומיניום
ותתאפשר החלטה נבונה בשיקולי עלות תועלת למי שרואים ב FlexiPAD
שימוש יום יומי ומרכזי בעיסוקו.
